CL 2A

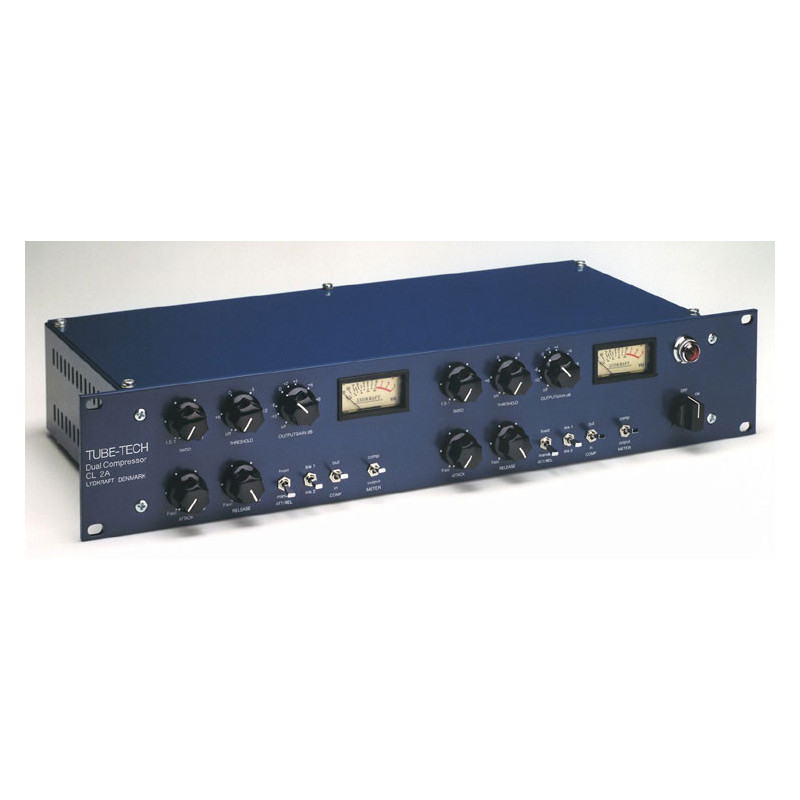

Le Tube-Tech CL 2A est un compresseur optique deux canaux entièrement à lampes destiné à tous les types de traitements stéréo.

Le CL 2A est composé de deux compresseurs optiques indépendants dont la cellule de réduction de gain intervient juste derrière le transformateur d'entrée. En sortie, un amplificateur tout lampes offre une augmentation de gain jusqu'à 10 dB. Un sélecteur à trois positions (Link 1, Off, Link 2) permet d'utiliser les deux canaux de compression indépendamment l'un de l'autre, mais aussi de chaîner plusieurs machines entre elles. Les deux bus de chaînage sont identiques.

Les entrées et sorties symétriques sont équipées de transformateurs qui leur offre une masse flottante. Un blindage statique isole le primaire et le secondaire. L'alimentation et la chaîne latérale (circuit side-chain) utilisent des transistors. Toutes les tensions de fonctionnement sont satibilisées exceptée celle de l'étage de sortie.

Le Tube-Tech CL 2A en un coup d'œil :
 - Cellule de réduction de gain optique
 - Canaux couplables pour les traitements stéréo
 - Fonction de chaînage de plusieurs machine pour le multicanal
 - Double Vu-mètre indiquant le niveau de sortie ou la réduction de gain
 - Ratio : de 1,5:1 à 10:1
 - Niveau de sortie : de 0 à +10 dB
 - Réponse en fréquence (à -3 dB) : de 5 Hz à 60 kHz
 - Faible niveau de bruit : < -80 dB avec gain = +10 dB
 - Commutateurs à contacts plaqués or
 - Bypass sans bruit de commutation

TUBE-TECH CL 2A – Caractéristiques techniques

- Impédance d'entrée : 5 kohms
 - Impédance de sortie : < 60 ohms
 - Réponse en fréquence à -3 dB : de 5 Hz à 60 kHz
 - Distorsion (THD+N à 40 Hz) à 0 dBU : 0,15%
 - Distorsion (THD+N à 40 Hz) à +10 dBU : 0,15%
 - Distorsion (THD+N à 40 Hz) à +26 dBU (niveau de sortie max.) : < 1%
 - Distorsion (THD+N à 40 Hz) à +21 dBU (niveau d'entrée max.) : < 1%
 - Bruit (Rg = 200 ohms), gain à 0 dB : +10 dB
 - Bruit (Rg = 200 ohms), de 22 Hz à 22 kHz à < -80 dBU : < -80 dBU
 - Bruit (Rg = 200 ohms), CCIR-468-4 à < -70 dBU : < -70 dBU
 - Diaphonie à 10 kHz : < -60 dB
 - CMMR à 10 kHz : < -60 dB
 - Gain : de Off à +10 dB
 - Ratio : de 1,5:1 à 10:1
 - Seuil : de Off à -20 dBU
 - Attaque : de 3 à 60 ms
 - Relâchement : de 60 ms à 2 s
 - Lampes : 2 x ECC82 et 2 x ECC83
 - Consommation électrique à 115/230 V, 50/60 Hz : de 30 à 45 watts
 - Dimensions (HxLxP) : 88 x 483 x 205 mm
 - Poids net / emballé : 5,8 kg / 7,1 kg
