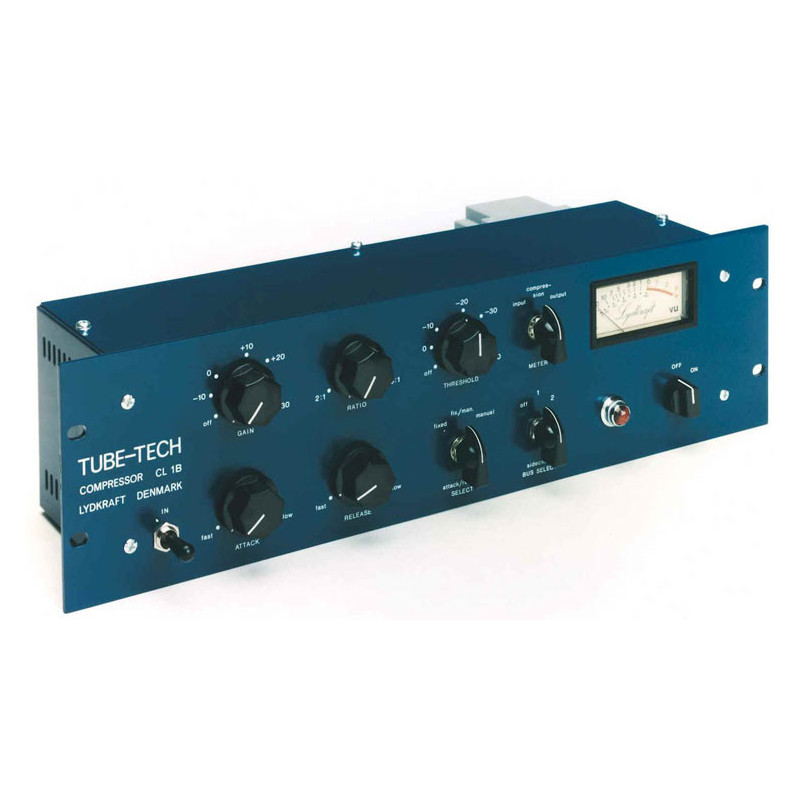

CL 1B

Au fil des milliers d'enregistrements auxquels il a contribué pendant de nombreuses années, le compresseur CL 1B a démontré toute ses qualités en conférant chaleur et réalisme sonore aux prises de son les plus variées et les plus exigeantes. Le Tube-Tech CL 1B est un compresseur optique tout lampes qui magnifie aussi bien les prises de voix les plus délicates que sur les instruments complexes comme les guitares solo et les batteries. Dans le circuit, le composant de réduction de gain est situé juste derrière le transformateur d’entrée. Il est contrôlé par l'amplificateur de la chaîne latérale (side chain) contenant les deux circuits de commande, l'un pour les paramètres temporels fixes (attaque et relâchement), l'autre pour les paramètres variables. Ce circuit de commande est réalisé à partir d’amplificateurs opérationnels.

L'étage de réduction de gain est suivi par un amplificateur push-pull tout lampes avec un gain variable jusqu'à +30 dB. Un sélecteur de bus à trois positions (Off, Bus 1 et Bus 2) permet de combiner plusieurs compresseurs entre eux. Les transformateurs d'entrée et de sortie possèdent un blindage statique entre le primaire et le secondaire. L'entrée et la sortie sont entièrement symétriques et flottantes.

Le Tube-Tech CL 1B en un coup d'œil :
 - Circuit de réduction de gain à niveau de distorsion extrêmement faible
 - Amplificateur push-pull à tubes
 - Interconnexion de plusieurs CL 1B grâce aux bus dédiés
 - Vu-mètre indiquant les niveaux d'entrée et de sortie ainsi que la réduction de gain
 - Attaque et relâchement réglables
 - Gain réglable de 0 à +30 dB
 - Seuil réglable de +20 à -40 dBm
 - Bande passante à -3 dB : de 5 Hz à 25 kHz
 - Bouton bypass sans bruit de commutation

TUBE-TECH CL 1B – Caractéristiques techniques

- Impédance d'entrée : 600 ohms
 - Impédance de sortie : < 60 ohms
 - Réponse en fréquence à -3 dB : de 5 Hz à 25 kHz
 - Distorsion (THD+N à 40 Hz) à 0 dBU : 0,15%
 - Distorsion (THD+N à 40 Hz) à +10 dBU : 0,15%
 - Distorsion (THD+N à 40 Hz) à +26 dBU (niveau de sortie max.) : < 1%
 - Distorsion (THD+N à 40 Hz) à +21 dBU (niveau d'entrée max.) : < 1%
 - Bruit (Rg = 200 ohms), gain à 0 dB : +30 dB
 - Bruit (Rg = 200 ohms), de 22 Hz à 22 kHz à < -85 dBU : < -75 dBU
 - Bruit (Rg = 200 ohms), CCIR-468-4 à < -75 dBU : < -65 dBU
 - Diaphonie à 10 kHz : < -60 dB
- CMMR à 10 kHz : < -60 dB
 - Gain : de Off à +30 dB
 - Compression > ratio : de 2:1 à 10:1
 - Compression > seuil : de Off à -40 dBU
 - Compression > attaque : de 0,5 à 300 ms
 - Compression > relâchement : de 50 ms à 10 s
 - Lampes : 1 x ECC82 et 1 x ECC83
 - Consommation électrique à 115/230 V, 50/60 Hz : 22 watts
 - Dimensions (HxLxP) : 88 x 483 x 170 mm
 - Poids net / emballé : 4,1 kg / 5,9 kg
